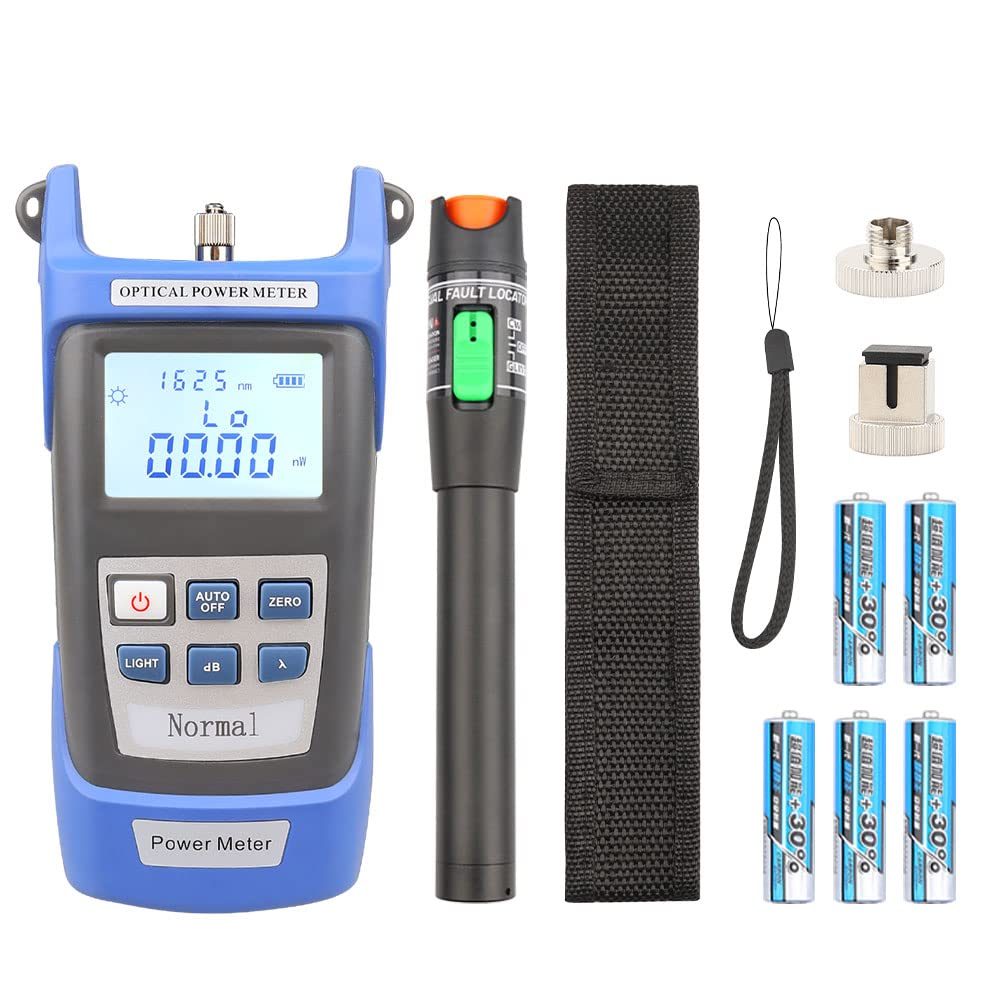

Bei Glasfaserinstallationen entscheidet die exakte Messung der optischen Leistung darüber, ob eine Strecke sauber funktioniert oder später Fehler verursacht. Wir haben ein handliches Optical Power Meter im Alltag getestet. Dazu erklären wir, was du damit messen kannst, welche Pegel bei FTTH und GPON normal sind und welche Fehler bei der Messung häufig passieren.
Was ein Optical Power Meter misst
Das Gerät misst die ankommende Lichtleistung, angezeigt in dBm. 0 dBm entsprechen 1 Milliwatt, −10 dBm sind 0,1 mW, −20 dBm 0,01 mW. Jede Stufe von 10 dB bedeutet also ein Zehntel der Leistung. Die Dämpfung einer Strecke wird dagegen in dB angegeben: Sie ist die Differenz zwischen eingespeister und ankommender Leistung.
Wichtig ist die eingestellte Wellenlänge. Die Fotodiode im Messgerät ist nicht für alle Wellenlängen gleich empfindlich, deshalb ist das Gerät für bestimmte Werte kalibriert. Üblich sind 850 und 1300 nm für Multimode, 1310 und 1550 nm für Singlemode sowie 1490 nm für den GPON-Downstream. Stellst du die falsche Wellenlänge ein, zeigt das Gerät einen falschen Wert an.
Handling und Verarbeitung
Das kompakte, robuste Gehäuse liegt auch bei längerem Gebrauch gut in der Hand, das LCD-Display zeigt die gemessenen Leistungspegel klar und gut ablesbar an, auch unter schlechteren Lichtverhältnissen auf der Baustelle.
Messbereich und Genauigkeit
Der integrierte optische Leistungsmesser deckt verschiedene Wellenlängenbereiche ab und liefert im Test durchgehend konsistente, präzise Werte, sowohl bei starken als auch bei schwachen Signalen. Eine Kalibrierfunktion sorgt dafür, dass sich die Genauigkeit regelmäßig überprüfen lässt.
Alltagstauglichkeit
Die automatische Abschaltung schont den Akku bei längeren Standzeiten, die Menüführung ist intuitiv genug, um auch ohne lange Einarbeitung sofort produktiv zu messen.
Zwei Messarten in der Praxis
Pegel am aktiven Anschluss: Du ziehst das Patchkabel am Glasfasermodem ab, steckst es ins Messgerät und liest den ankommenden Pegel ab. So siehst du schnell, ob am Anschluss überhaupt ausreichend Licht ankommt. Ein einfaches Handgerät misst dabei die gesamte ankommende Leistung. Für Messungen im laufenden PON, bei denen Up- und Downstream getrennt erfasst werden, gibt es spezielle PON-Messgeräte, die in die Strecke eingeschleift werden.
Dämpfungsmessung mit Lichtquelle: Für die Abnahme einer neuen Strecke speist eine Lichtquelle an einem Ende ein, das Power Meter misst am anderen. Vorher setzt du mit einem Referenzkabel den Nullpunkt. Die Fiber Optic Association empfiehlt am häufigsten die Ein-Kabel-Referenz, bei der beide Endstecker in die Messung eingehen. Dokumentiere immer, welche Methode du verwendet hast.
Das Ergebnis vergleichst du mit einem Dämpfungsbudget. Richtwerte der FOA: rund 0,3 dB pro Steckverbindung (TIA-568 erlaubt höchstens 0,75 dB), unter 0,05 dB pro Singlemode-Fusionsspleiß, bei Singlemode-Faser rund 0,4 dB/km bei 1310 nm und 0,3 dB/km bei 1550 nm. Rechenbeispiel: 2 km Singlemode bei 1310 nm mit zwei Steckverbindungen ergeben etwa 0,8 + 0,6 = 1,4 dB. Misst du deutlich mehr, stimmt irgendwo etwas nicht.
Typische Pegel bei FTTH und GPON
Die meisten FTTH-Anschlüsse in Deutschland laufen über GPON, neuere Netze teilweise über XGS-PON. Das Signal wird über passive Splitter auf viele Haushalte verteilt, deshalb ist der Pegel am Anschluss deutlich niedriger als in einer Punkt-zu-Punkt-Strecke. Welche Technik bei dir liegt und was das für den Router bedeutet, steht im Beitrag zur FritzBox am Glasfaseranschluss.
| Merkmal | GPON | XGS-PON |
|---|---|---|
| Downstream-Wellenlänge | 1490 nm | 1577 nm |
| Upstream-Wellenlänge | 1310 nm | 1270 nm |
| Datenrate (down/up) | 2,5 / 1,25 Gbit/s | 10 / 10 Gbit/s |
| Empfangsbereich am Modem | Klasse B+: etwa −8 bis −27 dBm | laut Datenblatt des Modems |
Der Bereich für GPON stammt aus typischen Datenblättern von Glasfasermodems der Klasse B+, die ein Budget von 28 dB zwischen Netzknoten und Anschluss vorsieht. Werte nahe der unteren Grenze bedeuten wenig Reserve, Werte über −8 dBm können den Empfänger übersteuern. Netzbetreiber nennen in ihren Schnittstellenbeschreibungen teils abweichende Bereiche. Viele Glasfasermodems zeigen den Empfangspegel zusätzlich in ihrer Oberfläche an, das Messgerät hilft vor allem, wenn kein Modem angeschlossen ist oder die Anzeige fragwürdig wirkt.
Häufige Fehler bei der Messung
- Falsche Wellenlänge im Messgerät eingestellt.
- Verschmutzte Stecker am Messkabel oder an der Strecke. Reinige vor jeder Messung, zum Beispiel mit einer Glasfaser-Reinigungsbox.
- APC auf UPC gesteckt: Grüne (APC) und blaue (UPC) Stecker haben unterschiedlich geschliffene Stirnflächen und dürfen nicht gemischt werden.
- Keine Referenz gesetzt oder Referenzkabel zwischendurch abgezogen.
- Ins Licht geschaut: Auch der rote Laser eines visuellen Fehlerorters (VFL), der in vielen Kits steckt, gehört nie ins Auge.
Optical Power Meter (Glasfaser-Messgerät)
Preis & Verfügbarkeit auf Amazon prüfen. Als Amazon-Partner verdienen wir an qualifizierten Käufen – für dich entstehen dadurch keine Mehrkosten.
Fazit
Für alle, die regelmäßig Glasfaserstrecken abnehmen oder Fehler eingrenzen müssen, ist ein handliches Power Meter ein sinnvolles Werkzeug in der Tasche: präzise, robust und schnell einsatzbereit. Zusammen mit einer Lichtquelle und sauberen Referenzkabeln reicht es für Dämpfungsmessungen, für die Ortung einzelner Fehlerstellen auf langen Strecken brauchst du dagegen ein OTDR. Bei der Zertifizierung und Fehlersuche in Glasfasernetzen setzen wir vergleichbares Messequipment regelmäßig selbst ein.
Pegel zu niedrig oder Verbindung instabil?
Wir messen deine Glasfaserstrecke, reinigen die Steckverbindungen und grenzen den Fehler ein.
Termin vereinbarenFAQ
Was ist der Unterschied zwischen dBm und dB?
dBm ist eine absolute Leistung bezogen auf 1 Milliwatt. dB beschreibt ein Verhältnis, etwa die Dämpfung einer Strecke als Differenz zwischen zwei dBm-Werten.
Welcher Empfangspegel ist bei GPON normal?
Glasfasermodems der Klasse B+ arbeiten laut typischen Datenblättern zwischen etwa −8 und −27 dBm. Werte nahe −27 dBm lassen wenig Reserve.
Welche Wellenlänge stelle ich am FTTH-Anschluss ein?
Für den GPON-Downstream 1490 nm, bei XGS-PON 1577 nm. Für Dämpfungsmessungen an Singlemode-Strecken sind 1310 und 1550 nm üblich.
Reicht ein Power Meter zur Fehlersuche?
Es zeigt, ob zu viel Dämpfung vorliegt, aber nicht wo. Für die Ortung brauchst du auf kurzen Strecken einen visuellen Fehlerorter und auf langen Strecken ein OTDR.
Warum zeigt mein Messgerät schwankende Werte?
Häufige Ursachen sind verschmutzte oder nicht ganz eingerastete Stecker, eine falsch eingestellte Wellenlänge oder ein gemischtes APC/UPC-Steckerpaar.
